卓越的耐久性、可靠性、静音效果。

电机功率 : 110 - 250kW
排气量 : 16.4 - 43.4 m3/min
特点

特征

超群的耐久性和可靠性

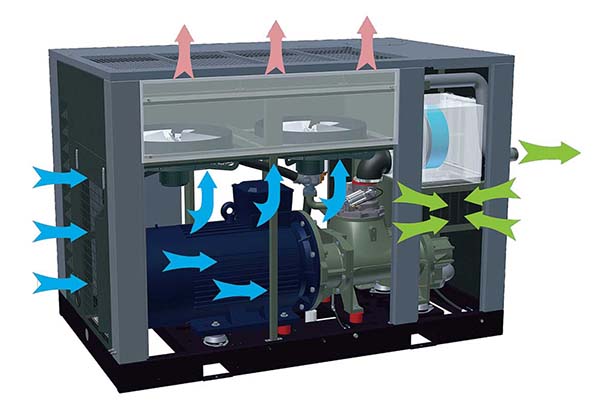

  • 冷热室隔离设计及专业的风道设计,优化了内部空气流场和热场分布状况。
  • 采用宽裕的跳闸点余量设计,可在46℃环境温度下连续运行。
超群的耐久性和可靠性

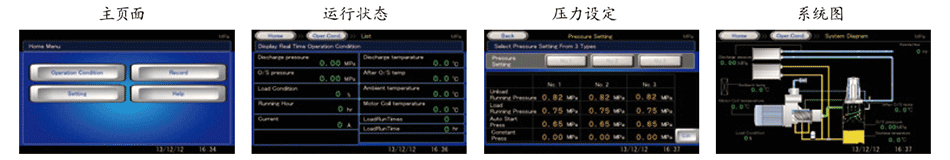

大型触摸式彩色控制器

功能丰富的LCD界面,方便用户轻松观察运行状况。

大型触摸式彩色控制器

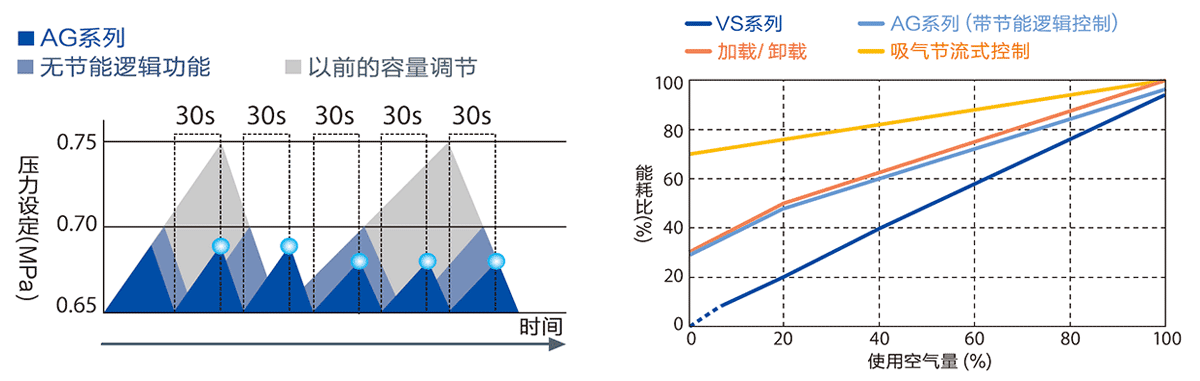

节能逻辑(AG系列)

卸载/加载周期超过设定时间(30秒)时,可以自动进行卸载,抑制无谓的升压。

节能逻辑(AG系列)

规格

VS系列【变频机型/[ A ]:空冷、[ W ]:水冷】

型号 最高压力 排气量 主电机功率 管路连接 风扇电机 润滑油量 噪音值 外形尺寸
(W x D x H)
重量
MPa m3/min kW A kW L dB(A) mm kg
VS110A/W 0.75 19.9 110 80 1.8×2
(0.37)
81 69 2,600×1,600×1,850 3,000
(2,900)
VS110A/W-H 0.85 18.9
VS110A/W-GH 1.0 16.4
VS132A/W 0.75 24.4 132 80 3.0×2
(0.37)
81 70 2,600×1,600×1,850 3,250
(3,050)
VS132A/W-H 0.85 22.1
VS132A/W-GH 1.0 19.6
VS160A/W 0.75 30.3 160 80 3.0×2
(0.55)
98 71 2,600×1,600×1,850 3,600
(3,250)
VS160A/W-H 0.85 28.8
VS160A/W-GH 1.0 23.8 3,500
(3,150)
VS200A/W 0.75 37.3 200 100 4.0×2
(0.37)
170 73
(72)
3,060×2,120×2,150 4,900
(5,000)
VS200A/W-H 0.85 34.2
VS200A/W-GH 1.0 31.1
VS250A/W 0.75 43.4 250 100 4.0×2
(0.37)
195 75
(72)
3,060×2,120×2,150 5,300
(5,400)
VS250A/W-H 0.85 41.4
VS250A/W-GH 1.0 38.6

主电机:4极、TEFC感应电机、F级、变频启动,电气规格:380 / 415V、50Hz
(    )为水冷机型

AG系列【定速机型/[ A ]:空冷、[ W ]: 水冷】

型号 最高压力 排气量 主电机功率 管路连接 风扇电机 润滑油量 噪音值 外形尺寸
(W x D x H)
重量
MPa m3/min kW A kW L dB(A) mm kg
AG110A/W 0.75 19.9 110 80 1.8×2
(0.37)
81 69 2,600×1,600×1,850 2,950
(2,850)
AG110A/W-H 0.85 18.9
AG110A/W-GH 1.0 16.4
AG132A/W 0.75 24.4 132 80 3.0×2
(0.37)
81 70 2,600×1,600×1,850 3,150
(2,950)
AG132A/W-H 0.85 22.1
AG132A/W-GH 1.0 19.6
AG160A/W 0.75 30.3 160 80 3.0×2
(0.55)
98 71 2,600×1,600×1,850 3,500
(3,150)
AG160A/W-H 0.85 28.8
AG160A/W-GH 1.0 25.7/25.8
AG200A/W 0.75 37.3 200 100 4.0×2
(0.37)
170 73
(72)
3,060×2,120×2,150 4,900
(5,000)
AG200A/W-H 0.85 34.2
AG200A/W-GH 1.0 31.1
AG250A/W 0.75 41.6 250 100 4.0×2
(0.37)
195 75
(72)
3,060×2,120×2,150 5,300
(5,400)
AG250A/W-H 0.85 41.4
AG250A/W-GH 1.0 38.6

主电机:4极、TEFC感应电机、F级、变频启动,电气规格:380/415V、50Hz
( )为水冷机型

* 吸气条件:绝对吸气压力:1bar,吸气温度:20℃,湿度:0%RH
* 排气量可换算成吸气条件。
* 排气压力为气体冷却器后的测定值。
* 请不要将压缩空气直接用于人体呼吸的医疗设备。
* 噪音值为在无回音的室内、距离压缩机机组正面1.5m、离地高1.0m,全负载时的测定值。
* 压缩空气、润滑油和压缩机设备内部是根据周围空气来冷却,请经常换气使周围环境温度不要超过40℃。
* 规格、说明的变更恕不通报。
* 重量值基于380V机型。
* 请务必使用KOBELCO纯正润滑油。
